Por qué una caldera de biomasa exige un alivio de presión específico
La biomasa se ha consolidado como una de las fuentes de energía térmica más utilizadas en la industria española, impulsada por la descarbonización y los costes crecientes del gas natural.
Las calderas de pellet, astilla, hueso de aceituna o cáscara de almendra alimentan secaderos agrícolas, redes de calefacción de polígonos, plantas alimentarias y procesos industriales que antes dependían del fuel-oil o el gas.
Sin embargo, una caldera de biomasa es muy distinta de una caldera de gas: el combustible es sólido, la respuesta térmica es lenta y la presión puede comportarse de forma errática si la instalación no está bien protegida.
Antes de hablar de qué válvula de alivio elegir, conviene entender qué hace especial a una caldera de biomasa, qué rangos de presión maneja y dónde aparecen los riesgos más críticos.
Combustible sólido e inercia térmica: por qué la presión sigue subiendo después de cortar la alimentación
A diferencia de una caldera de gas, donde el aporte de combustible se interrumpe al cerrar una electroválvula, una caldera de biomasa no se apaga de inmediato. El combustible ya cargado en el hogar sigue ardiendo durante varios minutos —en algunos modelos, hasta media hora— y cede calor al circuito primario incluso después de que el sistema de control detecte el corte de demanda.
Tabla de contenidos
Esta inercia térmica convierte una parada brusca en un escenario crítico: la potencia térmica residual sigue inyectándose al agua del circuito sin disipación equivalente, y la presión sube de forma sostenida durante un tiempo en el que ninguna acción de control inmediata puede detenerla.
A esto se añade un fenómeno habitual en plantas industriales: los cortes eléctricos imprevistos. Una caldera de gas se queda detenida sin más; una caldera de biomasa pierde simultáneamente el ventilador de combustión, las bombas de circulación y el sistema de extracción, mientras el combustible incandescente sigue generando calor.
Sin un dispositivo pasivo —la válvula de alivio— que descargue el sistema sin depender de la electricidad, las consecuencias mecánicas pueden ser graves.
Circuitos primarios de agua caliente y vapor de baja: rangos de presión y escenarios de riesgo típicos
En la mayoría de instalaciones industriales de biomasa conviven dos tipos de circuito. El más extendido es el circuito de agua sobrecalentada o agua caliente a presiones entre 3 y 6 barg y temperaturas de 90 a 110 °C, utilizado para calefacción de naves, ACS industrial, secaderos agrícolas y procesos de baja temperatura.
El segundo es el circuito de vapor de baja presión, habitualmente entre 6 y 10 barg, empleado en industrias alimentarias, lavanderías industriales o procesos textiles.
Los escenarios de riesgo cambian según el circuito. En agua caliente, el problema típico es el golpe térmico tras una parada: la combustión residual eleva la temperatura del agua, el vaso de expansión se satura y la presión rebasa el valor de tara de los lazos de control.
En vapor de baja, el problema más frecuente es el pico de presión por reducción brusca de consumo: si varios usuarios cierran simultáneamente, la producción de vapor de la caldera no se ajusta con la misma rapidez y la presión en el calderín sube en pocos segundos.
Vaso de expansión saturado, stagnation térmico y golpes de ariete: cuándo falla la regulación
El vaso de expansión absorbe la dilatación térmica del agua a medida que el circuito se calienta. Cuando el vaso está bien dimensionado y mantiene la precarga correcta, gestiona la dilatación sin que la presión del circuito suba bruscamente.
Pero un vaso mal dimensionado, perdido de precarga o con la membrana rota deja de funcionar, y cualquier aumento de temperatura se traslada directamente a la presión.
A este fenómeno se suma el stagnation térmico, característico de instalaciones con acumuladores de inercia: cuando la demanda cae a cero y el circuito ya está a temperatura máxima, la energía generada por la combustión residual no encuentra disipación.
Si además se produce un golpe de ariete por cierre brusco de una válvula motorizada o por arranque de una bomba de circulación, la onda de presión se suma al valor estático y la presión instantánea puede superar 1,5 veces la presión de trabajo. En todos estos escenarios, la válvula de alivio es el último recurso antes del fallo mecánico.
Artículos relacionados:
Funcionamiento de la válvula de alivio en un circuito de biomasa: respuesta lenta, tarado y materiales
La válvula de alivio en una instalación de biomasa no responde a la urgencia de una explosión: responde a fenómenos térmicos lentos pero persistentes que el resto del lazo de control no llega a compensar.
Es un equipo pasivo, mecánicamente independiente de la electricidad y de cualquier señal de campo, capaz de descargar exactamente el caudal necesario para devolver el sistema a su presión segura. Para que esa descarga sea efectiva, deben confluir tres elementos: el tipo de válvula correcta para la función, los materiales adecuados al fluido y la temperatura, y el modelo Valfonta que mejor se ajuste al caudal de descarga requerido.
Diferencia entre válvula de seguridad PED, válvula de alivio modulante y válvula de exceso de presión
En una sala de calderas de biomasa se instalan habitualmente tres equipos distintos que cumplen funciones complementarias. La válvula de seguridad PED, certificada según ISO 4126-1 y marcada CE conforme a la directiva 2014/68/UE, abre bruscamente cuando se supera la presión de tara, descarga a plena sección y vuelve a cerrar cuando el sistema recupera la presión normal. Es la válvula que se coloca directamente sobre el cuerpo de presión de la caldera y protege la integridad mecánica del generador.
La válvula de alivio modulante abre de forma progresiva en proporción al exceso de presión y se utiliza para mantener el valor de trabajo del circuito por debajo de un límite operativo, no necesariamente al borde del fallo. La válvula de exceso de presión, finalmente, deriva caudal sobrante a un retorno o a un punto seguro cuando la presión aguas arriba supera la consigna, y se aplica en circuitos cerrados de agua donde se prefiere recircular en lugar de descargar.
Materiales y juntas frente a agua tratada, vapor saturado y picos térmicos repetidos
El fluido que atraviesa una válvula de alivio en biomasa no es agua «limpia». Es agua de circuito cerrado tratada con inhibidores de corrosión, antiincrustantes y, en algunos casos, glicol, sometida a ciclos térmicos repetidos y con potencial corrosivo significativo si el tratamiento no se mantiene. Para circuitos de agua caliente y agua sobrecalentada, el acero inoxidable AISI 316L es la opción preferente: ofrece resistencia química frente a los aditivos del agua de proceso y mantiene sus propiedades mecánicas en el rango de temperatura de trabajo.
En líneas de vapor saturado a 8-10 barg se alcanzan 170-184 °C, lo que descarta materiales elastoméricos estándar y obliga a especificar juntas en PTFE o grafito y cuerpos en acero al carbono o inoxidable. En todos los casos, el asiento de la válvula debe estar sobredimensionado para soportar decenas de miles de ciclos térmicos sin perder estanqueidad.
Modelos Valfonta aplicables: serie PRV (PRV53, PRV54, PRV55) y gama S (S1, S2, S3)

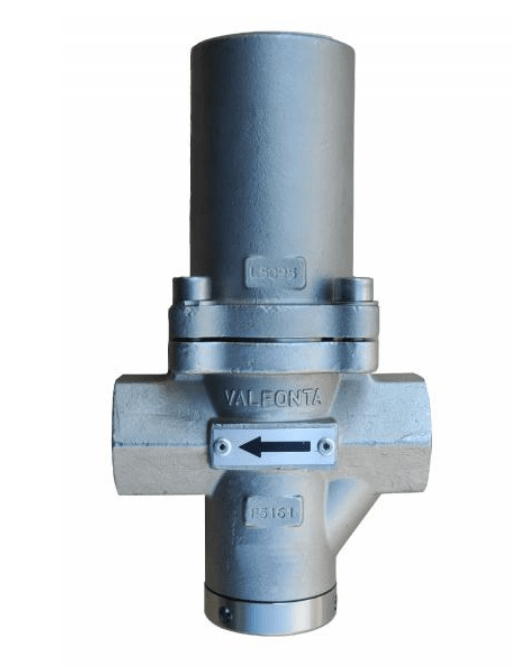

Valfonta concentra su oferta para biomasa industrial en dos familias. La serie PRV agrupa válvulas de exceso de presión auto-accionadas fabricadas en AISI 316L de forma estándar y disponibles con bridas EN o ANSI.
La PRV53 cubre caudales pequeños y se aplica a calderas de biomasa de hasta 200-300 kW térmicos en agua caliente. La PRV54 es la opción habitual para calderas de 300 kW a 1,5 MW, tanto en agua como en vapor de baja presión. La PRV55 cubre caudales mayores, calderas industriales de vapor de baja y media presión o circuitos de aceite térmico.
La gama S complementa el catálogo. La S1 es una válvula de exceso de presión compacta para pequeños caudales en líquidos, ideal para instalaciones modulares de biomasa con varias unidades térmicas.
La S2 ofrece un cuerpo más robusto para líneas de mayor caudal, también disponible en versión apta para vapor. La S3 es una válvula de alivio modulante, especialmente adecuada para servicios auxiliares de agua tratada y aire comprimido en sala de calderas.
Cómo seleccionar, instalar y mantener una válvula de alivio en una sala de calderas de biomasa
Más allá de elegir el modelo correcto, la efectividad real de una válvula de alivio depende del dimensionado, su ubicación en la línea y el programa de mantenimiento.
En una sala de calderas de biomasa, donde conviven cenizas, polvo de combustión y vibración continua, las decisiones de instalación condicionan la vida útil del equipo tanto como el propio diseño de la válvula. A continuación, los criterios técnicos que aplica el equipo de Valfonta y las preguntas más frecuentes desde el sector.
Criterios de dimensionado: potencia térmica, caudal de descarga y presión máxima admisible PED
El dimensionado de una válvula de alivio para biomasa parte de dos datos clave: la potencia térmica nominal de la caldera (en kW) y la presión máxima admisible del circuito según la directiva PED.
A partir de la potencia térmica se calcula el caudal de descarga necesario para evacuar la energía residual tras una parada de emergencia, considerando que el combustible sólido sigue cediendo calor durante varios minutos. La práctica habitual de Valfonta es sobredimensionar este caudal entre un 25 y un 40 % sobre el valor teórico, para absorber la dispersión del comportamiento de la biomasa real frente al laboratorio.
La presión de tara se sitúa entre un 10 y un 15 % por encima de la presión máxima de trabajo del circuito, pero siempre por debajo del PS (presión máxima admisible) declarado por el fabricante de la caldera. Por encima de esa presión, cualquier elemento sometido a presión —tubería, calderín, vaso de expansión— deja de cumplir los requisitos PED.
Ubicación, línea de descarga y errores frecuentes en sala de calderas de biomasa
La válvula de alivio debe instalarse lo más cerca posible del elemento a proteger, sobre la tubería principal del circuito y sin codos entre el punto de toma y la válvula. La línea de descarga debe conducir el fluido a un punto seguro —depósito de expansión abierto, sumidero protegido o exterior de la sala— con un diámetro igual o superior al de la conexión de salida y sin tramos horizontales largos que acumulen condensado o cenizas.
Los errores más habituales en biomasa son cuatro.
- Primero, instalar la válvula en una zona alta donde se acumula aire purgado, lo que falsea la presión real medida sobre el muelle.
- Segundo, conectar varias válvulas a un colector común de descarga, generando contrapresiones que retrasan la apertura.
- Tercero, no proteger la válvula frente a las cenizas y el polvo de combustión, que terminan obstruyendo el orificio o degradando el muelle por corrosión.
- Cuarto, omitir la revisión periódica tras cada parada de campaña, asumiendo que «como no ha disparado, está bien».
Preguntas frecuentes sobre válvulas de alivio en calefacción industrial por biomasa
¿Está diseñando o ampliando una instalación de calefacción industrial por biomasa? El equipo técnico de Valfonta lleva más de seis décadas fabricando válvulas de alivio a medida desde Badalona, con configuración específica para circuitos de agua caliente, vapor de baja presión y aceite térmico.
Solicite asesoramiento técnico sin compromiso a través del formulario de contacto y reciba una propuesta dimensionada con los modelos PRV53, PRV54, PRV55 o gama S1/S2/S3 que mejor se ajusten a su sala de calderas.
